Просторно и недорого: смещенная полость
Строительство двух разных уровней внутри одного этажа кажется сложным только на плане. Как только эскизы готовы, можно заготавливать плиты перекрытия и необходимые стальные детали.

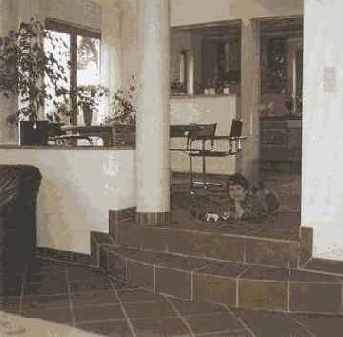

В нашем примере жилая комната опущена на две ступени (35 см). Высота просвета в подвальном помещении составляет 2,50 м. Только в районе расположения жилой комнаты стены подвала возводятся на высоту всего 2,15 м. Каждый может себе представить, что сооружение стен разной высоты не представляет проблемы. Только в месте смещения нужно немного задуматься. Мы рассматриваем три ситуации:
- Ситуация 1: сборные блоки обоих уровней проходят перпендикулярно по отношению к линии смещения. Пояснение: плиты расположены на общей стене подвала, которая одновременно должна быть высотой 2,15 ми 2,50м.
- Ситуация 2: плиты перекрытия проходят параллельно с линией смещения.
В этом случае работа особенно проста, так как общая стена вначале доводится до 2,15 м высоты. После укладки плит, опять первым бетонируется нижний уровень. Затем делается кладка стены между верхней плоскостью нижнего уровня и нижней плоскостью верхней плиты. Наконец возводится кольцевой анкер и заполняются зазоры между плитами. - Ситуация 3: в одной плоскости плиты проходят перпендикулярно, в другой - параллельно линии смещения. Когда верхние плиты расположены параллельно, общую стену поднимают, как в ситуации 2. Если верхние плиты уладываются перпендикулярно, общая стена доводится, как в ситуации 1, до высоты в 2,50 м. Во всяком случае для верха можно подобрать блоки толщиной от 17,5 см, так как внизу нужно место только для кольцевого анкера, а для опоры - нет.
В этом месте воздвигают несущую стену (толщиной 24 см) сначала до высоты 2,15 м. В качестве опоры для верхнего уровня служит часть стены шириной 10 см, которая доводится до высоты 2,50 м. При укладке перекрытия проследите, чтобы сборные детали легли на этот узкий участок стены с наибольшей точностью. Избегайте грубых ударов. Тогда ничего не случится. Внимание: так как позднее в подвале под жилой комнатой высота помещения в просвете будет только 2,15 м (высота строения минус монолитное покрытие пола), можно не встраивать перемычку двери под плоскостью перекрытия. Трюк: сборные детали кладут на стальные балки, которые берут на себя функции перемычки. Как только плиты перекрытия уложены, бетонируются вначале нижний, а затем верхний уровни. При глубине опоры в 7 см и остаточной толщине стены в 14 см (24 минус 10), остается место для кольцевого анкера толщиной 7 см. Этого достаточно.
Совет: лестницу между уровнями выгоднее всего сделать из бетона (см. рабочую инструкцию).
 Одна стена, две опоры разной высоты: верхнее перекрытие укладывается на узкий участок стены. |
 Стальной профиль заменяет перемычку двери: опору профиля вставить в паз стены. Только так... |
 ...можно уложить плиты перекрытия точно по линии дома и в районе двери. |
 Как только уложены плиты нижнего уровня, можно продолжить работу вверху. |
 В нижней части сделать кольцевой анкер и заделать раствором зазоры. |
 В процессе строительства сразу подумать о ступенях лестницы: форму начертить на полу. |
 Для круглых ступеней делается опалубка из блоков пористого бетона. Важно: учтите высоту бесшовного пола. |
 Тонкая плитка из жесткого пенопласта в качестве разделительного слоя препятствует прилипанию бетона к блокам. |

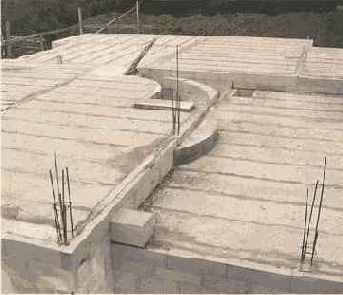

 Готово: в обоих уровнях забетонированы кольцевые анкеры, все зазоры заполнены раствором. Ступени между двумя уровнями освобождены от опалубки и могут использоваться. |
