Справочник. - Арматура сцепная линейная



Зажимы ремонтные (РАС)


Зажимы ремонтные типа РАС устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают, как правило, от случайных ударов.

Технические характеристики:

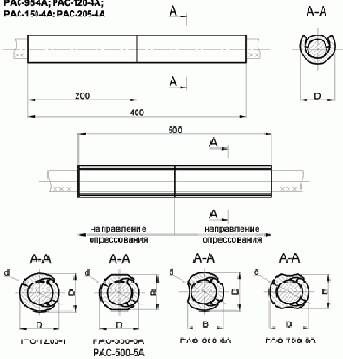

Марка зажима Марка проводапо ГОСТ 839-80 Размер D, мм Масса, кг
марка Диаметр, мм
РАС-95-4А АС95/16 13,5 24,5 0,242
РАС-120-4А АС120/19АС120/27АС70/72 15,215,415,4 27 0,268
РАС-150-4А АСАС150/19АС150/24АС150/34 16,817,117,5 33,0 0,402
РАС-205-4А АС185/24АС185/29АС185/43АС205/27АС205/141 18,918,819,619,819,8 35,0 0,432
      d D B
РАС-330-5А АС240/32; АС240/39; АС240/56;АС300/39; АС300/48; АС300/66;АС300/67; АС330/30; АС330/43;АС400/18; АС185/128 21,6—26,0 27,0 52 44 1,76
РАС-500-5А АС400/22; АС400/51; АС400/64;АС400/93; АС450/56; АС500/26;АС500/27; АС500/64; АС300/24 26,6—30,6 31,5 58 50 2,0
РАС-600-5А АС550/71; АС600/72 32,4—33,2 34,5 58 48 1,96
РАС-750-5А АС000/204; АС650/79; АС700/86;АС750/93; АС500/336 34,5—37,7 39,0 65 56 2,75
РАС-1200-1 АС1200/67 46,5 49 75 75 6,3
