Справочник. - Арматура сцепная линейная

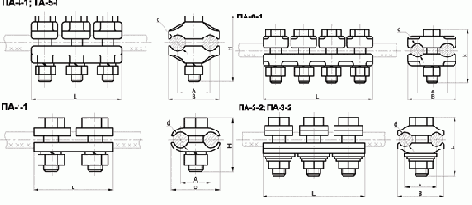

Зажимы плашечные типа ПА


Зажимы плашечные типа ПА предназначены для соединения алюминиевых и сталеалюминиевых проводов в петлях анкерных опор воздушных линий электропередачи и осуществления отпаек.

Технические характеристики:

Марка зажима Размеры, мм Расчетный диаметр провода, мм
L R
ПА-1 52 4 5,1 - 9
ПА-2 60 6 9,6 - 11,4
ПА-3 69 7,5 12,3 - 14
Марка зажима Для проводов диаметром, мм Размеры, мм Масса, кг
d A B H L
ПА-4-1 15,4 - 20,0 18 40 65 79 112 0,93
ПА-5-1 20,0 - 24,8 22 45 75 84 124 1,11
Марка зажима Для проводов диаметром, мм Размеры, мм Масса, кг
d A B H L
ПА-6-1 24,8 - 30,6 29 52 90 84 194 2,04
