Справочник. - Арматура сцепная линейная



Зажимысоединительные типа СВС


Зажимы соединительные типа СВС применяются на линиях электропередачи для соединения стальных канатов.

Зажимы типа СВС обеспечивают прочность заделки провода не менее 90% разрывного усилия каната.

Зажимы типа СВС соответствуют требованиям ТУ 3449-130-00111120.

Технические характеристики:

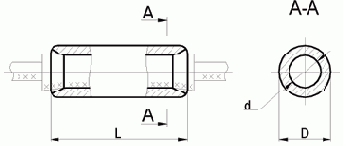

Марка зажима Для канатов диаметром, мм Матрица прессования Размеры, мм Масса, кг
d D L
СВС-50-3 9,1 ... 9,2 МШ-22,5 14,5 26 80 0,22
СВС-70-3 11 МШ-26 17,5 30 85 0,3
СВС-100-3 13 МШ-31,5 21 36 90 0,47
СВС-120-3 14 МШ-33,8 22,5 40 95 0,64
СВС-135-3 15 МШ-34,6 24 40 100 0,63
СВС-150-3
