Коромысла универсальные типа 2КУ
Коромысла универсальные типа 2КУ применяются для комплектования двухцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам на линиях электропередачи.
Коромысла универсальные 2КУ соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| B | L | R | d | H | |||||||||||
| 2КУ-12-2 | 20 | 600 | 10 | 30 | 315 | 117 | 11,4 | ||||||||
| 2КУ-12-1 | 20 | 400 | 10 | 23 | 190 | 120 | 4,4 | ||||||||
| 2КУ-30-1 | 30 | 450 | 15 | 34 | 213 | 300 | 8,6 | ||||||||
| 2КУ-90-1A | 48 | 450 | 24 | 34 | 145 | 900 | 25 |

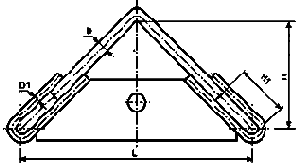

| Марка коромысла | Код | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | |||||||||||||
| D | D1 | H | H1 | L | |||||||||||||
| 2КУ-30-2 | 352 | 32 | 20 | 256 | 101 | 500 | 300 | 13,0 | |||||||||
| 2КУ-45-1 | 354 | 36 | 24 | 183 | 100 | 400 | 450 | 10,42 | |||||||||
| 2КУ-60-1 | 356 | 42 | 28 | 360 | 110 | 600 | 600 | 28,8 | |||||||||
| 2КУ-90-1 | 373 | 48 | 34 | 352 | 119 | 600 | 900 | 31,8 | |||||||||
| 2КУ-135-1 | 375 | 60 | 40 | 396 | 155 | 600 | 1350 | 44,3 |
