Справочник. - Арматура сцепная линейная



Серьги типа СР


Серьги типа СР предназначены для составления изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередачи.

Серьги пестиком соединяются с шапкой изолятора или ушком.

Размеры гнезд шапок изоляторов и ушек должны соответствовать размерам пестиков серег по ГОСТ 27396-93. Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75. Серьги соответствуют требованиям ТУ 3449-105-00111120.

Технические характеристики:

Марка серьги Размеры, мм Разрушающая нагрузка, кН Масса, кг

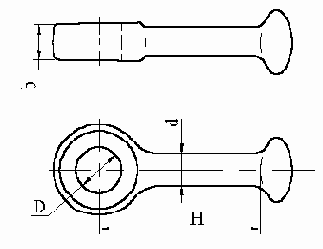

   d   D1   b   H   H1
СР-4-11 15 11,9 - 14 50 - 40 0,30
СР-7-16 17 16 42 17 65 99 70 0,30
СР-12-12 23 16 45 22 65 103 120 0,41
СР-12-16 23 17 45 22 65 - 120 0,41
СР-16-20 26 20 50 25 70 117 160 0,55
СР-21-20 29 21 52 28 80 127 210 0,65
СР-30-24 38 24 57 35 100 155 300 1,35
СР-40-28 42 20 77 40 120 182 400 1,73
