Справочник. - Арматура сцепная линейная



Узлы крепления типа КГ


Узлы крепления типа КГ предназначены для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.

Узлы крепления типа КГ крепятся к опорам U-образными болтами. После затяжки гайки фиксируются от самоотвинчивания раскерниванием.

Узлы крепления соответствуют требованиям ТУ 3449-108-00111120.

Технические характеристики:

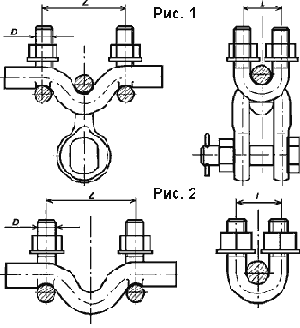

Марка узла рис. 1     Размеры, мм Комплектующая скоба Разрушающая нагрузка, кН Масса, кг
 D   Z   L
КГ-12-1 16 85 41 СК-16-1A 120 2,40
КГ-16-1 20 95 48 СК-21-1A 160 3,22
Марка узла

рис. 2

Размеры, мм Разрушающая нагрузка, кН Масса, кг
 D   Z   l
КГ-12-3 16 85 41 120 1,2
КГ-21-3 20 85 48 210 2
КГ-25-3 24 100 55 250 2,90
