Котельные установки промышленных предприятий



Топливный тракт


При сжигании угольной пыли, котел оборудуется системой топливоприготовления. Уголь, поступающий со склада, подвергается дроблению, удалению механических и деревянных предметов и подается в мельницу, где происходит его дробление до пылевидного состояния. Готовая угольная пыль поступает на горелки 14 (обычно топливо подается с помощью горячего воздуха). Воздух отбирается из атмосферы через воздухозаборник 10 и с помощью дутьевого вентилятора 11 подается в воздухоподогреватель 12. По трубам воздухоподогревателя проходят продукты сгорания, а воздух циркулирует в межтрубном пространстве. Горячий воздух по воздуховоду 13 поступает в систему топливоприготовления (для сушки и транспортировки) и на горелочное устройство 14 в качестве окислителя. Топливно-воздушная смесь, выходящая из горелки, сгорает в топке 15 в виде факела. Теплообмен в топке происходит за счет излучения, в результате чего, в экранных трубах образуется пароводяная смесь. Продукты сгорания поднимаются и поступают в горизонтальный газоотвод 16, где отдают свою теплоту пароперегревателю. Затем поступают в опускную шахту (газоотвод) 17, где расположены хвостовые поверхности котла водяного экономайзера и воздухоподогревателя. Продукты сгорания отдают свою теплоту воде и воздуху. Затем продукты сгорания поступают в золоуловитель 19 и дымососом  20 выбрасывается в дымовую трубу 21.

Дымосос предназначен для разряжения давления топки и удаления продуктов сгорания из котла.

Дымовая труба предназначена для удаления продуктов сгорания на достаточную высоту с целью поддержания допустимых концентраций оксида серы и азота в атмосферу.

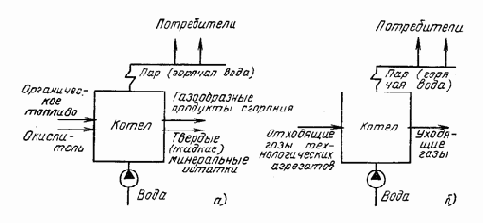

Рисунок 1.1 -  Автономная котельная установка промышленного предприятия

                         а — на органическом топливе;

                         б — c использованием теплоты отходящих газов и другие

                                тепловые    отходы технологических агрегатов.

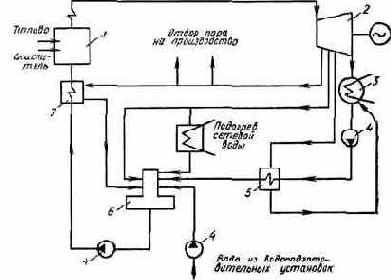

                      1 — котел; 2 — паровая турбина; 3 — конденсатор; 4 — насос;            5 — подогреватель воды низкого давления;


6 — деаэратор; 7—подогреватель воды высокого дав­ления.

Рисунок 1.2 - Котельная установка в системе промышленной ТЭЦ

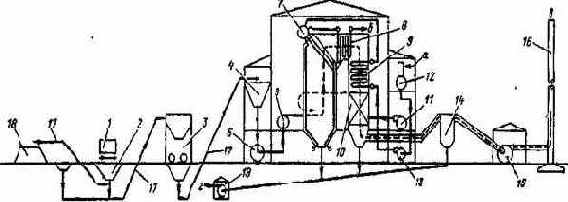

1 - вагон с топливом; 2 - бункер разгрузочного устройства; 3 - дробильный блок; 4 - бункер котла для сырого топлива; 5 - мельница для размола топлива; 6 - эксгаустер; 7 - барабан котла; 8 - пароперегреватель; 9 - экономайзер; 10 - воздухопо­догреватель; 11 - вентилятор; 12 - деаэратор; 13 - питательный насос; 14 - золоуловитель; 15 - дымосос; 16 - дымовая труба; 17 - ленточный транспортер; 18 - штабель угля; 19 - багерная насосная системы золоудаления; а - питательная вода; б - пе­регретый пар; в - продукты сгорания; г - шлак и зола

Рисунок 1.3 -Технологическая схема котельной установки, работающей на твердом топливе

2 ЭНЕРГЕТИЧЕСКОЕ ТОПЛИВО

МАТЕРИАЛЬНЫЙ БАЛАНС КОТЕЛЬНОЙ УСТАНОВКИ



Источником энергии для котельных установок различного назначения на промышленных предприятиях являются природные и искусственные топлива, в твердом, жидком и газообразном состояниях и т.п.

В настоящее время и на обозримую перспективу основным источником первичной энергии для котельных установок промышленных предприятий является органическое топливо.
